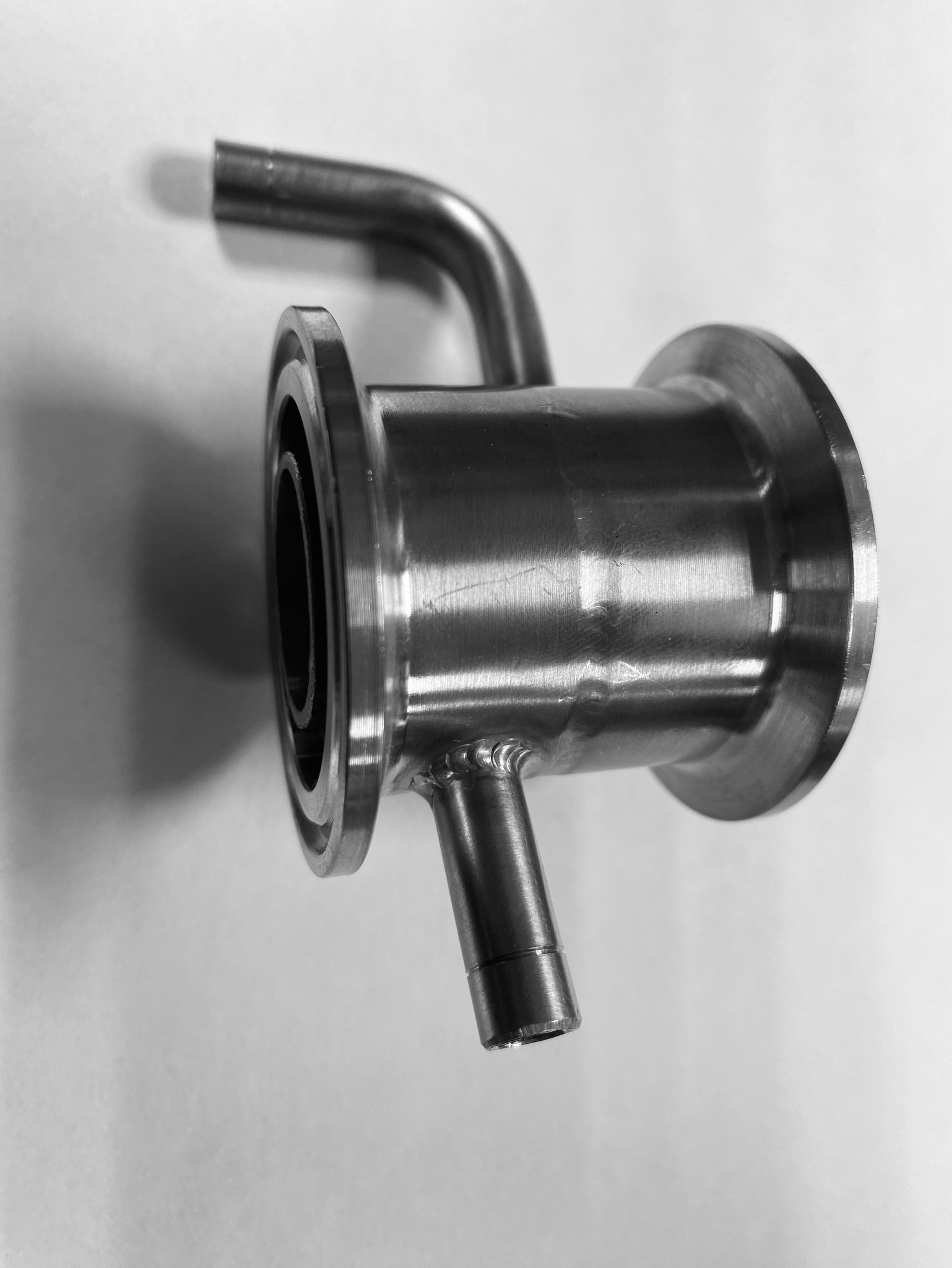

Узел отбора предназначен для отбора флегмы на разных участках колонны.
Используя узел отбора в колонне можно отобрать "головы" и "хвосты", регулируя отбор игольчатым краном.
Узел отбора имеет штуцер под термометр и трубку для выхода флегмы, на которую устанавливается игольчатый кран для регулировки потока.
Выполнен из нержавеющей стали.
Данный узел отбора необходим для отбора голов и хвостов.
Для отбора голов:
Установить узел отбора перед дефлегматором на царгу, закрепив его хомутом.
В штуцер вставить термометр для контроля температуры.
На трубку выхода флегмы установить игольчатый кран.
Полностью перекрываем игольчатый кран.
Начинаем нагрев куба (максимально охлаждаем дефлегматор, направляя поток воды).
После того как колонна прогрелась, даем ей поработать на себя 15-20 минут.
Плавно открываем игольчатый кран и настраиваем отбор голов покапельно.
После отбора голов перекрываем кран, подаем воду на холодильник и приступаем к отбору тела по классической схеме.
Для отбора хвостов:
Узел отбора устанавливается между кубом и нижней царгой.
Во время работы колонны на себя установить покапельный отбор - примерно 1-2 капли в 5 секунд.
Отбор хвостов происходит на протяжении всей дистилляции.
Размеры:
Диаметр внутренний, мм -
Высота общая, мм -
Вес, кг -
Разъем для соединения – кламповое соединение 1,5"(DN38)
Дополнительно вам понадобится:
Хомут
Прокладка
Игольчатый кран
